Як влаштовано рульове управління з гідравлічним підсилювачем

Рульове управління з гідропідсилювачем стало стандартом для багатьох сучасних автомобілів завдяки зручності та підвищенню безпеки водіння. Ця система значно полегшує керування транспортним засобом, зменшуючи зусилля, необхідне для обертання керма, і забезпечує плавність руху. У статті ми детально розглянемо, як працює гідравлічне рульове управління, з чого воно складається та які переваги надає.

Основи роботи рульового управління з гідропідсилювачем

Гідравлічний підсилювач рульового управління — це система, яка використовує гідравлічну рідину для створення додаткового зусилля, що допомагає обертати кермо. Головна ідея полягає у зменшенні навантаження на водія, особливо при маневруванні на низьких швидкостях або під час паркування.

Принцип дії заснований на використанні гідравлічного тиску, який створюється насосом і передається на рульову рейку через спеціальні механізми. Коли водій повертає кермо, система підсилювача активується, спрямовуючи рідину до циліндра рульової рейки, що створює допоміжне зусилля.

Основні компоненти гідравлічного рульового управління

Гідравлічне рульове управління складається з кількох основних елементів, кожен із яких виконує певну функцію:

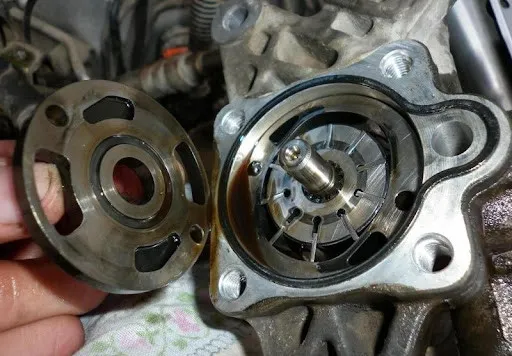

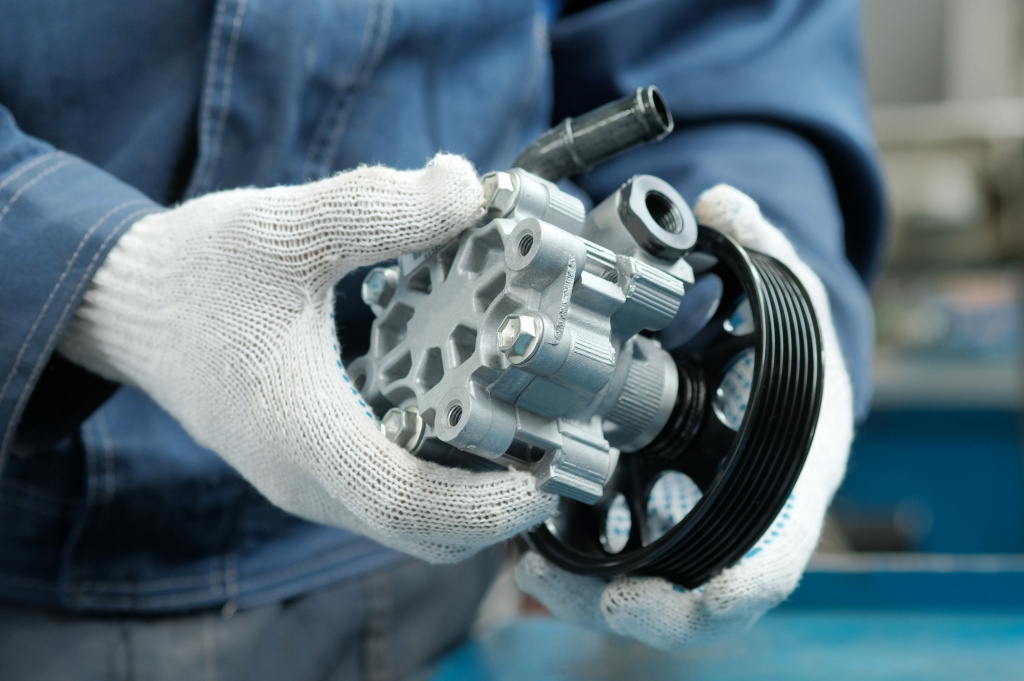

1. Насос гідропідсилювача
   Цей компонент відповідає за створення тиску в системі. Насос працює від ремінного приводу двигуна та забезпечує циркуляцію рідини.
2. Бачок для рідини
   У ньому зберігається спеціальна гідравлічна рідина, яка використовується в системі. Бачок оснащений фільтром для очищення рідини від забруднень.
3. Рульова рейка з підсилювачем
   Головний компонент, що перетворює зусилля від керма у рух рульових тяг. У рейці знаходиться гідроциліндр, який допомагає у повороті коліс.
4. Розподільний клапан (торсіонний клапан)
   Він визначає напрямок потоку рідини залежно від того, в який бік повертається кермо.
5. Шланги високого та низького тиску
   Через них гідравлічна рідина транспортується від насоса до рульової рейки та назад до бачка.
6. Гідравлічна рідина
   Спеціальна рідина, яка не лише створює тиск, але й змащує елементи системи, запобігаючи їх зносу.

Як працює гідравлічне рульове управління

1. Початок руху рідини
   Коли двигун працює, насос гідропідсилювача створює тиск і забезпечує циркуляцію рідини.
2. Активізація системи
   Коли водій повертає кермо, розподільний клапан відкриває доступ рідини до гідроциліндра.
3. Підсилення зусилля
   Рідина під тиском рухається в гідроциліндр, створюючи додаткове зусилля, яке допомагає рульовій рейці перемістити колеса у потрібний напрямок.
4. Зворотний потік
   Після завершення повороту рідина повертається через зворотний шланг до бачка.

Переваги гідропідсилювача

Гідравлічний підсилювач рульового управління забезпечує низку переваг:

• Зменшення зусилля на кермо. Водій докладає мінімальних зусиль для маневрування.
• Плавність і точність управління. Система дозволяє зберігати стабільність навіть на високих швидкостях.
• Довговічність компонентів. Гідравлічна рідина зменшує тертя і запобігає зношенню деталей.

Можливі несправності системи

Попри надійність, рульове управління з гідропідсилювачем може виходити з ладу. Найпоширеніші проблеми:

1. Шум насоса. Це може свідчити про низький рівень рідини або зношеність насоса.
2. Підтікання рідини. Виникає через пошкодження шлангів або ущільнень.
3. Збільшення зусилля на кермо. Може бути викликане недостатнім тиском у системі або поломкою насоса.
4. Вібрації на кермі. Часто вказують на проблеми з рульовою рейкою.

Обслуговування та догляд за гідропідсилювачем

Щоб гідравлічне рульове управління працювало без перебоїв, необхідно регулярно:

• Перевіряти рівень рідини. Доливайте її за необхідності.
• Оглядати шланги та з'єднання. Переконайтеся у відсутності підтікань.
• Замінювати рідину. Робіть це кожні 50–60 тисяч кілометрів пробігу.
• Перевіряти стан насоса. Уникайте роботи системи «на суху», оскільки це може спричинити його поломку.

Отже, рульове управління з гідравлічним підсилювачем — це ключова система сучасних автомобілів, яка забезпечує комфорт і безпеку водіння. Знання принципів роботи, складу системи та правил догляду дозволяє водіям підтримувати її у справному стані, уникати поломок і отримувати максимум задоволення від керування автомобілем.

Часті запитання про рульове управління з гідропідсилювачем

• Які проблеми з гідропідсилювачем керма найчастіше зустрічаються у BMW?

1. Шум насоса: У BMW насоси гідропідсилювача можуть видавати шум при низькому рівні рідини або зносі.
2. Підтікання рідини: Поширене на старих моделях через зношення ущільнень шлангів.
3. Важке кермо: Виникає через засмічення шлангів або вихід з ладу розподільного клапана.
   ? Рішення: Регулярно перевіряйте рівень рідини і вчасно обслуговуйте систему.

• Як перевірити гідропідсилювач керма перед покупкою автомобіля Toyota?

1. Перевірте рівень гідравлічної рідини в бачку і її стан (вона повинна бути чистою, без бульбашок і запаху гару).
2. Переконайтеся, що кермо легко повертається, особливо на малих швидкостях або в нерухомому стані. Прокатайтеся на автомобілі: якщо кермо вібрує або чути шум, система може вимагати ремонту.

• Які ознаки несправності гідропідсилювача керма в автомобілів Mercedes-Benz?

1. Шум під час повороту керма: Вказує на низький рівень рідини або знос насоса.
2. Підтікання: Особливо часто проявляється на моделях з великим пробігом через зношування шлангів.
3. Нерегулярне зусилля на кермі: Це може бути пов'язано з несправністю розподільного клапана.

• Як обслуговувати гідропідсилювач керма в автомобілів Hyundai?

1. Міняйте гідравлічну рідину кожні 50 000-60 000 км.
2. Регулярно перевіряйте стан шлангів і ущільнень на наявність проблем.
3. Не перевантажуйте систему, особливо під час паркування - це продовжить термін служби насоса і рейки.
