Cхема запобіжників автомобіля

Сучасний автомобіль — це складна система, в якій електроніка відіграє важливу роль. Щоб уберегти електричні системи від перевантаження та коротких замикань, у кожному авто передбачено схему запобіжників. Розуміння її роботи допомагає швидко виявити несправності, уникнути дорогого ремонту й забезпечити безпеку експлуатації.

Що таке схема запобіжників автомобіля?

Схема запобіжників автомобіля — це інструкція, що показує, які електричні компоненти захищені запобіжниками та де вони розташовані. Запобіжники працюють як бар’єр: якщо струм перевищує допустиме значення, вони перегоряють, захищаючи систему від пошкоджень. Кожен автомобіль має власну унікальну схему запобіжників, яка залежить від моделі, року випуску та комплектації. Інформація про це зазвичай міститься в посібнику користувача, а також продубльована у вигляді наклейки всередині блоку запобіжників.

Де знаходиться блок запобіжників?

Блок запобіжників автомобіля може розташовуватися в різних частинах авто, залежно від його конструкції. Найчастіше це:

1. Під капотом. Основний блок запобіжників, що відповідає за двигун, акумулятор та основні електричні системи.
2. Під панеллю приладів. Цей блок зазвичай захищає систему освітлення, аудіосистему, кондиціонер та інші внутрішні компоненти.
3. Багажник. У деяких авто додатковий блок розташований ближче до задньої частини, наприклад, для захисту освітлення багажника чи системи заднього паркування.

Для точного визначення, де знаходиться блок запобіжників у вашому авто, зверніться до посібника користувача.

Як розшифрувати схему запобіжників?

На схемі запобіжників кожен елемент позначений символом або абревіатурою. Наприклад:

• ECU — електронний блок управління.
• ABS — система антиблокування гальм.
• FAN — вентилятор охолодження.
• AC — кондиціонер.

Крім позначення системи, вказана потужність запобіжника в амперах. Наприклад, якщо на схемі зазначено «15A», це означає, що струм понад 15 ампер призведе до спрацювання запобіжника.

Як знайти проблему в схемі запобіжників?

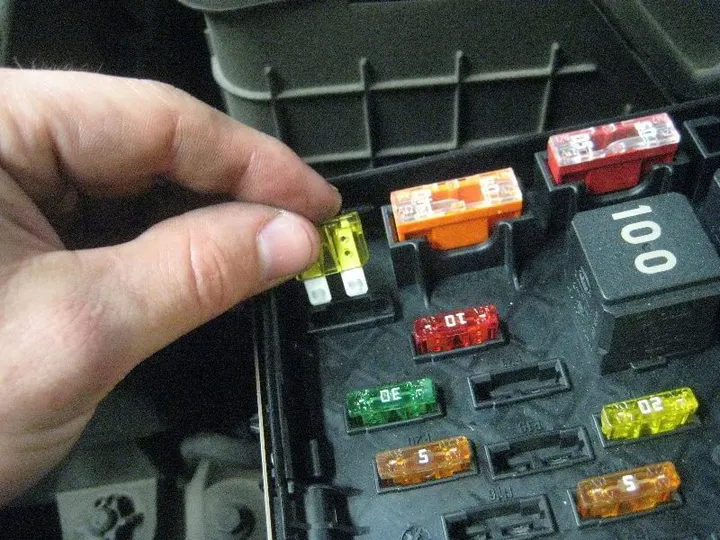

Якщо одна з функцій автомобіля перестала працювати (наприклад, не вмикаються фари чи не заряджається телефон), перше, що варто зробити — перевірити стан запобіжника. Ось як це зробити:

1. Знайти блок запобіжників. Скористайтеся посібником або інформацією на кришці блоку.
2. Знайти відповідний запобіжник. Визначте, який запобіжник відповідає за несправний елемент.
3. Оглянути запобіжник. Якщо його всередині видно обрив або плавка вставка розплавлена, він вийшов з ладу.
4. Замінити запобіжник. Використовуйте запобіжник з такою ж силою струму.

Схеми проводки автомобілів і запобіжники

Електрична проводка автомобіля складається з десятків, а інколи й сотень різних компонентів. Для їхнього захисту використовується кілька блоків запобіжників. У сучасних авто схеми проводки доповнюються реле, які розподіляють навантаження між компонентами.

Правильне розуміння схеми проводки автомобіля дозволяє не лише знаходити несправності, а й підключати додаткове обладнання, наприклад, камери заднього виду чи нові аудіосистеми.

Корисні поради для роботи із запобіжниками

1. Завжди зберігайте запасні запобіжники. Вони можуть стати у пригоді у непередбачуваних ситуаціях.
2. Використовуйте тільки рекомендовані запобіжники. Неправильний вибір може спричинити пошкодження проводки.
3. Перевіряйте контактні поверхні. Забруднення чи іржа можуть перешкоджати правильній роботі.
4. Слідкуйте за оновленнями. Якщо ви встановлюєте нові електричні системи, оновлюйте схему запобіжників.

Отже, схема запобіжників автомобіля — це невіддільний елемент його електричної системи. Вона допомагає захистити всі компоненти від пошкоджень та забезпечує їхню стабільну роботу. Знаючи, де знаходиться блок запобіжників, і як користуватися схемою, ви зможете швидко виявляти та усувати несправності. Регулярний огляд і дотримання рекомендацій допоможуть зберегти ваш автомобіль у відмінному стані й уникнути зайвих витрат.
